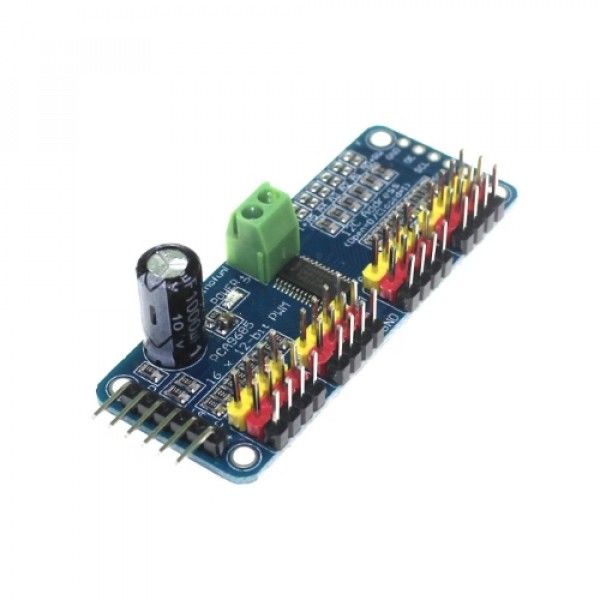

PCA9685 16 Kanal 12bit Pwm Sürücü

PCA9685 16 Kanal 12bit Pwm Sürücü

Bu modül sayesinde artık yapacağınız robotları geliştirme kartlarının pin çıkışlarıyla sınırlamanıza gerek yok. bir çok motoru aynı anda kontrol etmek için veya bir çok led i aynı anda pwm ile kontrol etmek için bu kartı kullanabilirsiniz. Arduino kartınızın veya diğer mikro kontrolcü kartınızın sadece 2 tane pinini kullanarak 16pwm çıkışını kontrol edebilirsiniz. İsterseniz bu modülden birden fazla kullanarak bu sayıyı daha da katlayabilirsiniz.

Özellikler

• IIC controllü pwm çıkışı
• Mantıksal voltajı 3.3v-5v(en yüksek 6V) arasında tercih edilebilir
• 6 adres pini kart üzerinden seçilebilir. Bu pinler ile 62 taneye kadar IIC kanalı oluşturabilirsiniz
• Ayarlanabilir Pwm yaklaşık 1.6KHz ye kadar
• Her bir çıkış için 12-bit çözünürlük , servo için 60Hz yenileme hızı
• Ayarlanabilir çıkış tüketimi
• Çıkış aktifleştirme pasifleştirme
• Güç girişi için terminal girişi
• Giriş pinleri için ters akım koruması
• Güç gösterge ledi
• 0.1” pin aralığı
• Zincirlenebilir kart tasarımı
• Led sürmek için 330 ohmluk seri direnç dizisi
• Lehimlenebilir 6 adres seçim bağlantısı
