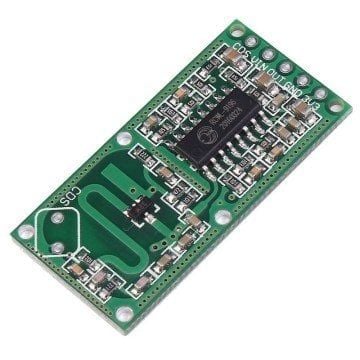

Mikrodalga Radar Modül - RCWL-0516
RCWL-0516 sensör, PIR hareket sensörüne alternatif olarak hareket algılayabilen bir doppler radar mikrodalga hareket sensör modülüdür. Bu sensör hareketli nesneleri algılamak için hareket eden bir kişi tarafından yayılan kızılötesi radyodaki değişiklikleri algılamak yerine mikrodalga doppler radarı kullanır. 5 ~ 7 metre algılama mesafesi bulunmaktadır. Tetiklendiğinde, tetik çıkışı 2 ila 3 saniye içerisinde LOW(0V) dan HIGH(3.3V) a geçmektedir.
Özellikler
Çalışma Gerilimi: 4-28V
Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
Deteksiyon Mesafesi: 5-9m
İletim Gücü: 20mW (tipik); 30mW (maks.)
Çalışma Gerilimi: 3.2-3.4V
Çalışma Gerilimi Sürüş Kapasitesi: 100mA
Trigger Yolu: tetik tekrarla
Çıkış Kontrolü Düşük Seviye: 0V
Çıkış Kontrolü Yüksek Seviyesi: 3.3V
Çalışma Sıcaklığı: -20 ~ 80 celsius
Storaj Sıcaklığı: -40 ~ 100 celsius
Ayar Parçası Giriş
1 - C-TM
Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:
C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768
2 - R-GN
Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m
3 - R-CDS
Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz
Pin Tanımı:
3V3: 3V3 güç çıkışı
GND: toprak
OUT: kontrol çıktısı, hareketli nesneleri tespit ettiğinde yüksek seviyede çıktı
VIN: giriş voltajı, 4-28V
CDS: kontrol çipini etkinleştirir, 0.7V'dan düşük, OUT her zaman düşük seviyede çıktı
