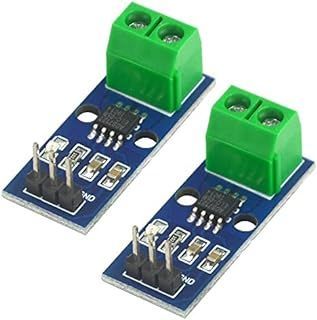

ACS712 Akım Sensörü +20A / -20A Modül

ACS712 Akım Sensörü +20A / -20A Modül

ACS712 Akım Sensörü +20A / -20A Modül güç hesaplama ve yönetim uygulamalarında önemli bir cihazdır. Manyetik etkiye bağlı lineer akım sensörüdür. Akımı bir cihaz veya devre üzerinden ölçer ve ölçülen akımla orantılı olarak uygun bir sinyal üretir. Hata payı %5'in altında olmak üzere anlog voltaj çıktısı verir.
ACS712 Akım Sensörü, AC VE DC akımlarının kesin ölçümü için kullanılabilen Allegro MicroSystems ürünüdür.


ACS712 Akım Sensörü +20A / -20A Modül Teknik Özellikleri

• +20A / -20A e çift yönlü giriş akımı için tasarlanmıştır.
• İletken yolda iç rezistansı tipik olarak 1.2mOhm'dur.
• Hall etkisi sensörü kullanmanın anlamı IC'nin akım hattını sensörün elektroniğinden elektriksel olarak izole edebilmesi ve böylece sensörün akım hattı üzerinden herhangi bir yere takılabilip elektriksel izolasyon gerektiren uygulamalarda kullanılabilmesidir.
• Kart üzerindeki filtre olarak tanımlı pinler üzerine bir kapasitör ekleyerek 80 kHz bant genişliği isteğe bağlı olarak düşürülebilir.
• Yüksek kesinlik ve güvenilirlik, tipik toplam çıkış hatası oda sıcaklığında ve fabrika ayarlarında %4, çok stabil çıkış ofset voltajı, neredeyse sıfır manyetik. histerezistir.
• IC sensör, aşırı akım durumuna beş sefere kadar dayanabilir.
• Çalışma sıcaklığı -40 derece +85 derecedir.
