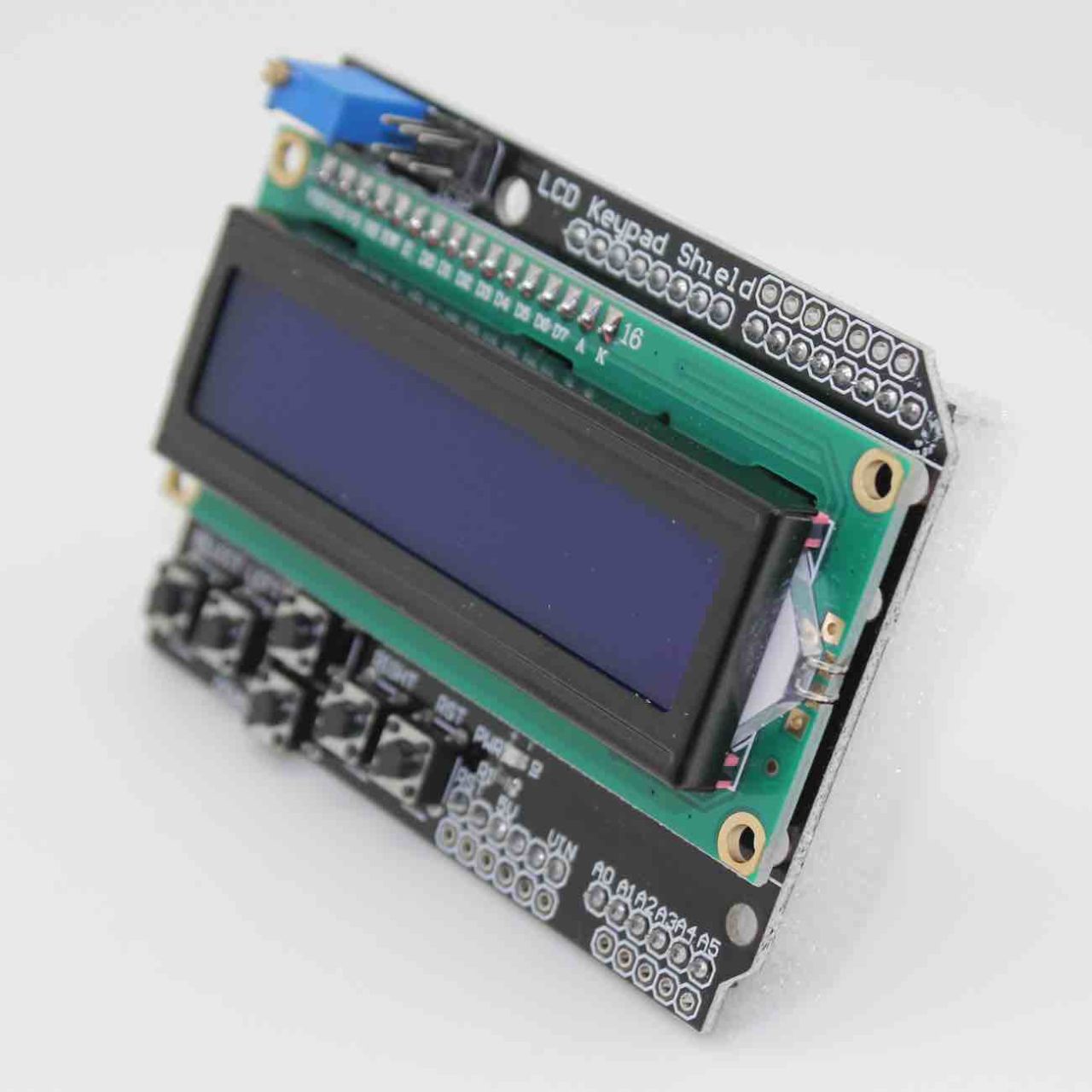

Komponentci Arduino LCD Keypad Shield 1602 - 16X2 LCD Ekran ve Tuş Takımı

DF Robot tarafından tasarlanmış, oldukça popüler olan bu LCD shield, Arduino
Uno, Leonardo,
Mega
ve Mega ADK gibi Arduino kartları ile tam uyumlu, üzerinde 2x16 LCD ve tuş
takımı bulunmaktadır.
Kart
üzerinde güç pinleri, A1,A2,A3,A4 ve A5 analog pinleri ile 13,12,11,3,2,1 ve 0
dijital pinleri
harici
kullanımlar için dışarıya çekilmiş durumdadır. A0 pini tuşlardan analog okuma
yapma amacıyla
kullanılmaktadır.LCD
kontrast ayarı kart üzerinden ayarlanabilmektedir.
Bununla
beraber LCD"nin backlight özelliği pasif hale getirilebilir.

ÖZELLİKLERİ:
Kontrol
ve çeşitli amaçlar için kullanılabilecek 6 adet push buton.

Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve
modüller ile beraber kullanılabilir.

Çeşitli endüstriyel, robotik ve hobi projelerinde sıklıkla
kullanılmaktadır.

TEKNİK
ÖZELLİKLER:
Çalışma
Voltajı: 5V,


Pin Dağılımı:

Analog 0: Buton (select, up, right, down and left),

Digital 4: DB4,

Digital 5: DB5,

Digital 6: DB6,

Digital 7: DB7,

Digital 8: RS (Veri ve Sinyal Gösterimi Seçimi),

Digital 9: Enable,

Digital 10: Arka Işık Kontrolü.
